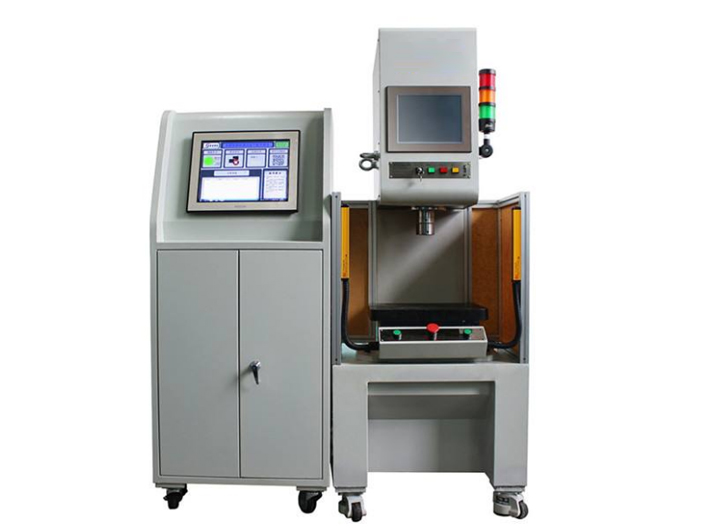

立式插裝機其工作原理是由伺服電機驅動高精度滾珠絲桿進行精密壓力裝配作業。能夠在壓力裝配作業中實現壓裝力的全過程閉環控制。實現精確壓力和位移全閉環控制的高精度特性是其它類型壓力機所不能比擬的。全過程控制可以在作業進行中的任意階段自動斷定產品是否合格，100%實時去除不良品，從而實現在線質量管理。通過外部端口連接計算機，可以將壓裝數據存貯在計算機中，保證產品加工數據的可追溯性，便于生產質量控制管理。

技術參數：
理論速度：20000點、小時
插入方向：0-360
引線跨距范圍：雙間距 2.5MM、5.0MM，7.5MM
插入不良率：小于200PPM
基板尺寸：最小50MM*50MM.最大450MM*450mm
基板厚度：0.79-2.36MM
元件引線剪腳角度：10-30度
元件密度：高密度 使用氣壓
流量：0.6-0.8PA，0.15立方每分鐘
數據傳送：USB輸入接口 編程方式
空位校正方式：視覺在線編程 機器視覺系統 多點視覺校正 驅動系統 松下驅動系統 穩定可靠 精度高 3.2KW節能型
系統保護：不間斷電源配置，斷電后看運行15分鐘
元件規格：最大高度為23MM 最大直徑13MM
原價種類：電容器 晶體管 LED燈 按鍵開關 電阻 連接器 線圈 電位器 保險絲座 熔斷絲等立式編帶封裝料
電路板傳送：手動或自動方式
使用電源：220V 單相 50 60HZ
機器尺寸：長 寬 高  1740MM*1220*MM*1700
